新型水火管鍋殼鍋爐應力應變測試實驗

為了確保鍋爐的安全運行，在設計過程中，應確保受壓元件具有足夠的強度，即在載荷作用下，于設計期限內不失效。從應力分析的角度判斷鍋爐受壓元件的強度，主要是驗證元件在載荷作用下產生的應力是否低于安全限制值。鍋爐承壓本體由各種不同形狀的受壓元件組成，各承壓點的應力種類和應力值差別很大：在元件上未受到結構不連續影響的區域，屬于低應力區，只存在一次應力，當量應力值應低于許用應力；在結構不連續區域，可能產生較高的應力，但由于影響范圍小或具有自限性，所以當量應力的安全限制值可提高為許用應力的1.5倍或3倍。

高應力區屬于強度減弱區域，在鍋爐的設計、制造和檢驗等各環節，需要進行重點控制，以確保鍋爐的整體安全性?？赏ㄟ^公式推導、應力分析和應力測試等途徑確定鍋爐高應力區。對于形狀不規則的復雜元件，通常很難用公式法計算應力，而應力分析法和應力測試法是獲得元件應力的有效方法。

本文通過對新型水火管鍋殼鍋爐的不同承壓區域進行應力應變測試，找出高應力區，為鍋爐制造和檢驗的重點控制提供參考。

測試件介紹

分析、測試選取的鍋爐型號為WD。該型鍋爐的受壓元件主要由鍋殼、煙管、水冷壁管、集箱和下降管組成。鍋殼筒體和拱型管板采用Q245R鋼板，煙管、水冷壁及集箱等管材采用20鍋爐鋼管。鍋殼內徑1800mm，壁厚16mm。在設計壁溫下，材料的許用應力均為117MPa，彈性模量為2*10⁵MPa，泊松比為0.3。

測點的選取

根據上述應力分析結果，選取當量應力zui高點作為測試點。測點位置如下：

1. 拱形管板下拱區的人孔上方邊緣角焊縫與管板對稱軸面的交點設為測點1。貼片方向分別為環向和徑向。

2. 主蒸汽管根部角焊縫與筒體頂端輪廓線的交點設為測點2，貼片方向分別為環向和軸向。

3. 選取下降管根部角焊縫與集箱頂部輪廓線的交點為測點3，貼片方向分別為環向和軸向。

另外，在筒體縱、環焊縫處各選一點作為測點4、5，貼片方向分別為環向和軸向。

作為參考點，在筒體未減弱區域選取一點測量其一次應力，設為測點6，貼片方向分別為環向和軸向。

應力測試方法

采用靜態電阻應力應變測試方法，基本原理是將電阻應變片粘貼在被測構件表面某點處的一定方向上，利用電阻應變儀測量出構件受力后電阻應變片的阻值變化，然后經換算及計算后得出該處的應力大小。

儀器使用聚航科技生產的JHYC靜態應變儀，儀器模塊化設計，軟件式操作，數據實時保存，可自動生成報表，精度高，測量結果準確。

測試采用兩向應變片，沿設定位置外表面的兩個方向粘貼，測得的就是兩向主應變。

應力測試結果

鍋爐設計壓力為1.25MPa，應力測試在水壓試驗時進行，記錄試驗過程中應力變化情況。每隔0.5s記錄一組數據，一次連續記錄600組數據，取平均值。當試驗壓力為額定設計壓力1.25MPa時，測得單向應力值為表1.

表1 各測點單向應力

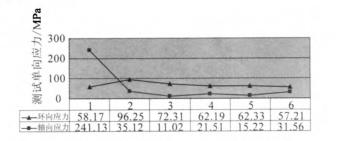

測點6處于筒體未減弱區域，為了直觀顯示其他各點與該測點數值關系，繪制單向zui大應力對比曲線圖，圖中可知，測點1、2均有一項應力值明顯高于筒體未減弱區域的同向應力。

圖1 各測點單向zui大測試應力對比圖

結論

通過應力測試找出了水火管鍋爐本體結構中的幾類應力較高區域，即強度薄弱點。一般情況下，開孔尺寸大，不同形狀元件相連接、元件本身形狀不規則或形狀復雜的區域，元件強度易受到削弱。為了確保此類區域在將來的運行中不會出現安全問題，應將其列入制造、檢驗中的重要控制點，并嚴格工藝要求。
