動應變測量原理

 1、前言：

在工程中，構件除了受靜載荷的作用外，還常受到動載荷的作用。如被繩索加速提升或下放的重物、高速飛轉的砂輪以及鍛壓汽錘的錘桿等，它們的共同特點是在外力作用下，構件上各質點有不可忽視的加速度，這是動載荷與靜載荷的本質區別。
　　靜載荷是指由*緩慢增加到一定數值后，保持不變或變化很小的載荷。在靜載荷作用下，構件內各點加速度等于*，或非常微小可忽略不計，也就是說，此時構件各部分處于靜力平衡狀態。而動載荷是指使構件各部分產生明顯的加速度，或隨時間有顯著變化的載荷，此時構件處于不平衡狀態。構件中由動載荷而引起的應力稱為動應力。
　　實驗證明，材料在靜載荷作用下是服從虎克定律的；在動載荷作用下，只要動應力不超過材料的比例*限，則仍可應用虎克定律，且彈性模量Ｅ也與靜載荷時的數值相同。
    交變載荷是動載荷的一種，這里主要討論由交變載荷產生的交變應力。隨時間而變化的應變稱為動態應變，在工程中經常可以看到一些構件在 工作時其應變?yōu)閯討B(tài)應變。例如汽車在行駛時底盤的大梁由于載荷變動而引起動態應變；旋轉軸受彎曲載荷時，由于軸的旋轉而產生動態應變。
2、動應變測量電路：

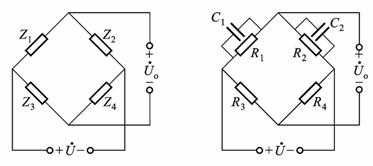

   動態應變與靜態應變測量基本原理相同，但由于動態應變隨時間而發生變化，動應變測量采用交流電橋，交流電橋的放大電路簡單無*漂，不受干擾。

輸出電壓特征方程：

電橋平衡條件：

Z₁Z_4-Z₂Z₃=0

|Z₁||Z₄|=|Z₂||Z₃|

Φ1+Φ4=Φ2+Φ3

交流電橋需滿足對臂復數的模積相等，幅角之和相等。
交流電橋輸出：

已知：Z₁=Z₂=Z₃=Z₄，忽略△Z；

交流單橋輸出：
交流半橋輸出：

其中：
；

交流電橋輸出除滿足電阻平衡條件，還要滿足電容平衡條件：

R₁R₄=R₂R₃
R₂C₂=R₁C₁

有應變時阻抗變化為：Z₁=Z+△Z

Z₂=Z+△Z

交流電橋輸出用復數表示：

3、動態應力測量原理
    在電阻應變測量中，動態應變測量與靜態應變測量不同。靜態應變不隨時間變化，可以直接讀取或?qū)?shù)據打印出來。而動態應變隨時間改變而發生變化，須通過記錄儀器進行實時記錄或存儲，然后進行信號處理。動態應變不但要測量其應變幅值，還要測量其隨時間的變化規律，或者測量其變化頻率。不失真地記錄動態應變是確定測量精度的基礎。在電阻應變測量技術中，動態應變與靜態應變的測量基本相同，只是測量系統有差異。由于被測應變的頻率不同，各種動態應變記錄儀器的頻率適用范圍都有限制，因此應根據動應變頻率范圍選擇合適的儀器，除此之外還需考慮儀器之間的阻抗匹配以及數據處理方式。動態應變測量的幾種記錄器，其中筆式記錄器的工作頻率較低，電子示波器工作頻率很高，將它與高速同步攝影裝置配用，可用來記錄爆炸、高速沖擊等瞬態應變。目前，在一般的動態應變測量中，光線示波器和磁帶記錄儀正逐漸被與計算機相聯系的動態應變測試系統所代替。
   動應變的測量方法和靜態應變測量基本相同，將應變片粘貼在被測工件表面，將機械應變信號通過電橋盒輸入動態應變測試系統，再通過計算機對信號進行分析和處理。在開始測量前，首先進行標定，它由動態電阻應變儀（或動態應變測試系統）給出一個標準應變ε0，在分析（或記錄系統）系統顯示屏上得到標準應變的幅高H1、H2。在測量后，應再次標定，這樣在動應變曲線后，又可得一標定值H3、H4（見圖4-13）。在進行動態應變曲線分析時，就以此為標準尺度來確定被測動態應變之振幅（動態應變測試系統可直接在曲線上直接讀出瞬時應變值。）。其*大*小動態應變εdmax、εdmin計算公式為：

圖4-13，由時間坐標讀出動態應變一個周期長度的時間t0，并按下式計算應變頻率f：

                  (4-27)

動態應力σd由下式計算：
σdmax=Eεdmax                         dmin=Eεdmi
