某公司是一家專(zhuān)業(yè)機(jī)械制造廠(chǎng)，主要加工制造冶金行業(yè)焊接鋼結(jié)構(gòu)件及各類(lèi)配套機(jī)械產(chǎn)品，每年承接鋼結(jié)構(gòu)件約4000噸。通常采用熱時(shí)效工藝消除焊接結(jié)構(gòu)件的殘余應(yīng)力，但公司退火爐爐膛尺寸過(guò)小，不能完全滿(mǎn)足大型焊接件的熱時(shí)效處理需要，且熱時(shí)效工藝難以控制，成本極高，每噸處理費(fèi)用一千元。經(jīng)研究分析，公司決定采用振動(dòng)時(shí)效工藝。
工件情況及設(shè)備介紹
設(shè)備采用聚航科技JH-600A交流振動(dòng)時(shí)效設(shè)備，采用高速變頻伺服電機(jī)，激振力大、壽命長(zhǎng)、時(shí)效效果好。
中間罐體是鋼鐵廠(chǎng)冶煉常用備件，重量為22噸，外形尺寸5897*1685*1200mm。該工件需承重60噸，其各部焊縫焊腳尺寸較大，四周各支撐耳軸焊后要求同軸誤差＜3mm，工件各截面主要焊縫均存在較大焊接應(yīng)力。
振動(dòng)時(shí)效工藝
工藝方案分析
其結(jié)構(gòu)較形式綜合了方箱體與梁形體的特點(diǎn)，且重量較重，為使振動(dòng)時(shí)工件各面能獲得足夠大的動(dòng)應(yīng)力，在支撐點(diǎn)設(shè)置上采用三點(diǎn)固定支撐，激振器安裝位置按“垂直平分線(xiàn)法”設(shè)置，激振器因設(shè)在遠(yuǎn)離支點(diǎn)的波峰處，其偏心輪旋轉(zhuǎn)面平行于支點(diǎn)的平面，使工件上下兩面呈剪切運(yùn)動(dòng)的共振，對(duì)工件垂直面及上下平面焊縫均能產(chǎn)生較大動(dòng)應(yīng)力，加速度傳感器放置在邊長(zhǎng)較長(zhǎng)的一邊，以獲得高的振動(dòng)信號(hào)。
振動(dòng)工藝采取多點(diǎn)、多頻施振。以多點(diǎn)施振的變換激點(diǎn)位置，在振動(dòng)過(guò)程中，每個(gè)截面通過(guò)不同振型產(chǎn)生大振幅的亞共振；多頻施振在同一激振狀態(tài)下，采用不同頻率進(jìn)行振動(dòng)，以確保工件在高頻、低頻振動(dòng)后殘余應(yīng)力完全趨于平衡狀態(tài)，最終取得最佳振動(dòng)效果。
工藝實(shí)施和操作

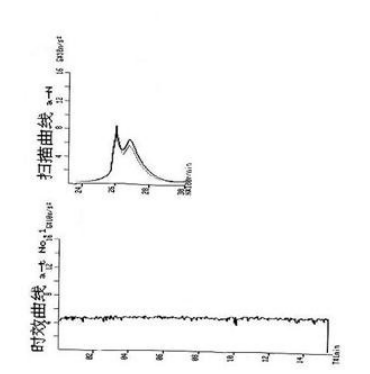

將工件按工藝方案支撐后，安裝設(shè)備并將激振器偏心角調(diào)至20°，設(shè)備進(jìn)行振前自動(dòng)掃描確定共振頻，轉(zhuǎn)速上升至約3500r/min后，加速度78m/s2出現(xiàn)共振峰，后加速度曲線(xiàn)出現(xiàn)不規(guī)則狀態(tài)，調(diào)整偏心角至30°，支點(diǎn)向工件中心內(nèi)移，轉(zhuǎn)速升至2609r/min，出現(xiàn)共振峰，完成振前掃描，進(jìn)入亞共振狀態(tài)，振動(dòng)中通過(guò)撒沙法觀(guān)察，沙子聚集形狀符合彎振型形狀，轉(zhuǎn)速穩(wěn)定在2590r/min左右，振動(dòng)35min后，系統(tǒng)自動(dòng)進(jìn)行振后處理，打印出處理曲線(xiàn)圖（如圖1）。從圖上顯示的工藝數(shù)據(jù)及振后曲線(xiàn)較振前曲線(xiàn)明顯右移，符合振動(dòng)時(shí)效國(guó)家標(biāo)準(zhǔn)的曲線(xiàn)檢測(cè)法。然后根據(jù)工藝方案依次進(jìn)行多頻、多點(diǎn)振動(dòng)。
應(yīng)注意的幾個(gè)問(wèn)題
1. 發(fā)生強(qiáng)迫共振：隨著振動(dòng)頻率的升高，電機(jī)電流一直上升無(wú)下降趨勢(shì)，這時(shí)即發(fā)生了強(qiáng)迫共振，這種現(xiàn)象一般是由被振工件的重量太小而剛性又太大所導(dǎo)致。
2. 找不到共振區(qū)：在掃頻過(guò)程中發(fā)現(xiàn)隨著頻率的升高，電樞電流也緩慢增加，但是電流并不大，直到掃頻結(jié)束加速度始終在增加并很小，這種現(xiàn)象一般都是由于工件的固有頻率超出設(shè)備的控制頻率范圍。
如果發(fā)生以上情況，可以通過(guò)實(shí)驗(yàn)的方法解決。反復(fù)改變激振力和支撐點(diǎn)以及激振器的裝卡位置；采用懸臂的方法（將工件一端固定，激振器裝卡在另一端的方法），采用組合振動(dòng)法（將多個(gè)工件剛性連接在一起可以降低工件的固有頻率）。
結(jié)論
在鋼結(jié)構(gòu)焊接件、鑄件及機(jī)械加工件上應(yīng)用振動(dòng)時(shí)效工藝處理后，工件應(yīng)力平均可下降50%-70%，符合振動(dòng)時(shí)效國(guó)家標(biāo)準(zhǔn)，可達(dá)到時(shí)效目的。
振動(dòng)時(shí)效技術(shù)可替代熱時(shí)效工藝，操作簡(jiǎn)單，可節(jié)約大量生產(chǎn)成本，減少污染，縮短處理周期。
